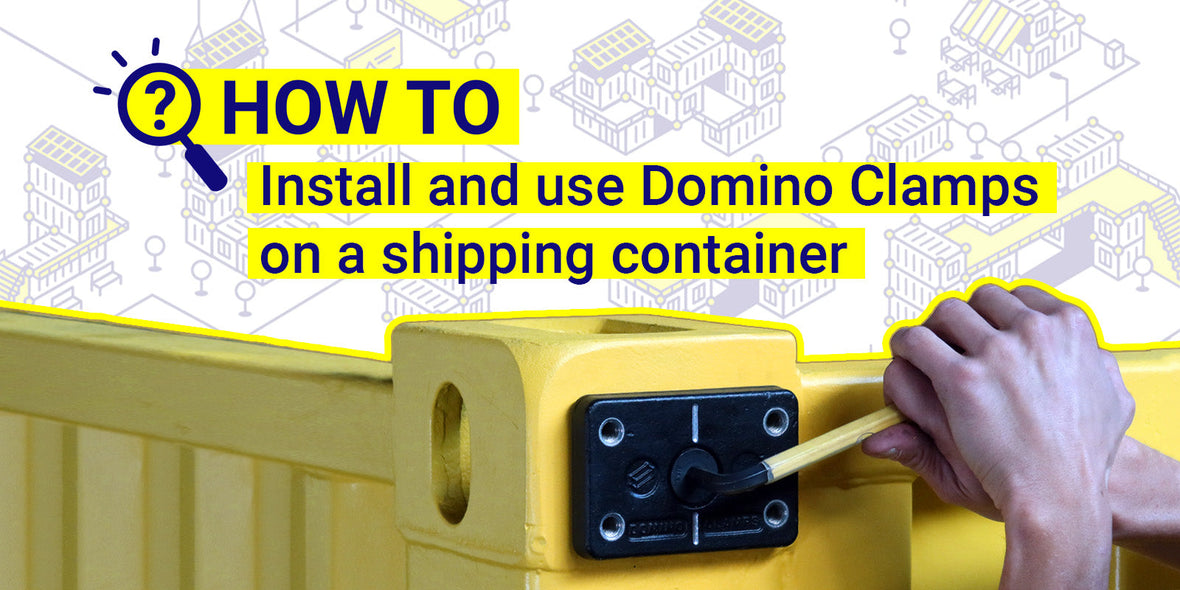

How to install and use Domino Clamps on a shipping container.

Comment poser et utiliser les Domino Clamps sur un conteneur maritime ?

1 comment

Bien que l'animation explicative soit mise à disposition depuis un certain temps, nous avons souhaité rendre l'explication plus complète sur les Domino Clamps.

Dans ce billet de blog, nous allons proposer encore plus d'informations que ce que nous avons pu donner dans la vidéo, avec de surcroît quelques images explicatives.


Éléments de la Domino Clamp

La Domino Clamp est composée de deux parties principales qui ont été estampées au Royaume-Uni en acier de nuance EN3B. Nous désignons le plus grand de ces éléments par "la plaque avant" (ou plus simplement le "Domino") et le plus petit élément qui pivote derrière, "la plaque de serrage".

À l'arrière de la plaque avant se trouve une protubérance, un élément en acier de forme ovale dans lequel se fixe la "partie femelle " du mécanisme de came. L'autre partie "mâle" du mécanisme à came se trouve sur la plaque de serrage.

Sur la face avant de la Domino sont disposés quatre trous filetés M12. Une fois la Domino serrée sur le conteneur, un ou plusieurs de ces trous peuvent servir à fixer d'autres éléments au conteneur. La ligne verticale en creux sert de repère central et vertical et s'avérera utile ultérieurement avec certains adaptateurs Bolt-On. C'est ce qui fait également l'aspect unique de la Domino.

Nomenclature


Les deux moitiés en acier sont assemblées par un boulon adapté d'une très haute résistance de classe 10.9, que nous appelons le boulon de serrage ou le boulon central. Il est placé dans un fraisage usiné dans la face avant de la Domino, de manière à ce qu'il soit affleurant et hors de portée une fois la Domino montée, et comporte une douille hexagonale de 10 mm pour serrer et desserrer la Domino en place dans la pièce de coin moulée. L'extrémité du boulon est munie d'un circlip qui empêche le boulon de se desserrer complètement et qui permet de faire pivoter la plaque de serrage en position verticale pour la retirer de la pièce de coin moulée.

En termes de protection, les deux éléments principaux de la Domino Clamp sont doublement protégés : ils sont d'abord galvanisés, puis recouverts d'une couche de Xylan noir, pour une résistance supplémentaire aux chocs et à la corrosion. Grâce à ces revêtements, vos Domino Clamps doivent vous accompagner très longtemps et vous permettre d'innombrables utilisations, à condition d'en prendre soin.


Où s'adapte la Domino Clamp ?

La Domino Clamp est conçue pour s'adapter à l'un ou l'autre des trous situés sur les côtés de tous les conteneurs maritimes aux normes ISO, et de toute autre unité mobile disposant de pièces de coin moulées aux normes ISO.

Les Domino Clamps peuvent servir dans les trous de bouclier ou les trous ovales des conteneurs maritimes

La plupart de ces trous sont de forme ovale et, sur un conteneur maritime, on les trouve aux quatre coins des côtés longs et aux deux coins inférieurs des côtés courts (porte et paroi arrière). Un trou de forme différente est repérable sur les pièces de coin moulées supérieures des côtés plus courts, et comme il ressemble à un bouclier, nous l'appelons ainsi.

LE SAVIEZ-VOUS ?
En géométrie, la forme du stade porte en fait deux autres noms. Le premier est "obround" (oblong) et l'autre, notre préféré, que nous n'utilisons pas car tout le monde pense que nous l'avons inventé, c'est le suivant
"discorectangle"

Les trous situés sur la face supérieure des pièces de coin moulées supérieures sont plus grands que ceux situés sur la face inférieure des pièces de coin moulées inférieures et bien que la Domino puisse s'y insérer, cela n'a pas été testé pour le faire. Par conséquent, nous vous conseillons FORTEMENT de ne pas utiliser de Domino Clamps dans ces trous plus grands. Nous étudions la possibilité de fabriquer une nouvelle version pouvant être utilisée ici, ou un adaptateur permettant d'utiliser en toute sécurité notre produit existant dans ces trous. Si vous avez besoin d'un produit à fixer dans ces trous, contactez-nous.


Pose de la Domino Clamp

Nous expédions nos Domino Clamp en position "serrée", vous devrez donc d'abord les desserrer. À l'aide d'une clé hexagonale de 10 mm (clé Allen), dévissez le boulon central jusqu'à ce qu'il ne se dévisse plus. A ce stade, le circlip va butter contre l'arrière de la plaque de serrage (ne forcez pas). Si vous maintenez une légère pression vers l'avant sur le boulon pendant que vous le dévissez, vous remarquerez que la plaque de serrage pivote pendant que vous faites cela, de sorte qu'elle se trouve en position verticale, dans l'alignement de la protubérance.


Maintenant que la Domino Clamp est prête, il est temps de préparer la pièce de coin moulée. L'objectif est de s'assurer d'avoir une bonne prise solide sur l'intérieur de la pièce de coin et que rien n'entrave la rotation de la plaque de serrage. Les pièces de coin moulées sont connues pour être des endroits propices à la nidification des oiseaux et des animaux, alors vérifiez d'abord et enlevez tous les matériaux de nidification à l'intérieur. Si possible, utilisez un instrument dur et émoussé pour gratter toute la rouille ou les débris en suspension sur la surface intérieure sur laquelle vous allez fixer un élément.

Personne ne souhaite avoir à déranger le nid d'un animal, c'est pourquoi nos amis ingénieux de LiIftPoint pro proposent un produit pour boucher les trous dans les pièces de coin moulées, ce qui empêche les oiseaux et les animaux de nicher et vous évite d'avoir la tâche déplaisante de les expulser.

Vous êtes maintenant prêt à insérer la Domino dans la pièce de coin moulée à sur laquelle vous voulez la fixer. Il suffit de tenir la Domino dans le bon sens et d'insérer la plaque de serrage avec la protubérance dans le trou oblong/de bouclier de la pièce de coin moulée.

Ensuite, laissez le poids de la Domino Clamp la faire descendre de façon à ce qu'elle repose sur la lèvre inférieure du trou, et serrez le boulon central afin qu'il soit bien maintenu. Nous vous conseillons de les serrer à environ 35-40 Nm, ce que vous pouvez faire avec précision avec une clé dynamométrique ou une clé hexagonale à long manche. Si vous utilisez une clé hexagonale, serrez le plus possible à la main.


Fixation d'objets à la Domino Clamp

La Domino Clamp est maintenant prête à être fixée sur tout ce dont vous avez besoin. Consultez la Fiche technique de la Domino Clamp pour connaître les charges normales en service, et veillez à ne pas les dépasser.

Vous verrez également dans la fiche technique que les Domino Clamps ne doivent pas être utilisées pour soulever un conteneur. Il existe déjà de nombreux produits pour soulever des conteneurs, et ce n'est pas pour cela que les Domino Clamp ont été conçues.

Une remarque importante concernant les scénarios de charge élevée. Si vous approchez de la capacité de charge maximale de la Domino Clamp, il est important de vérifier le serrage du boulon central avant et après l'application de la charge. Cette vérification doit être répétée lorsque des charges importantes sont à nouveau appliquées sur la même Domino Clamp. Si vous n'êtes pas sûr de la charge totale que vous appliquez, nous vous recommandons de faire appel aux services d'un ingénieur pour vous aider dans cette opération.

Il existe un certain nombre d'éléments qui se fixent directement à l'avant de la Domino sans avoir besoin d'une quelconque plaque d'adaptateur. Vous en trouverez certaines d'entre elles dans notre boutique et des consignes dans notre rubrique "U

Bien sûr, s’il y a quoi que ce soit que vous avez besoin de fixer, mais que vous ne savez pas comment vous y prendre, n’hésitez pas à nous contacter. C’est avec plaisir que nous aiderons à trouver une solution.

Il est important de ne pas utiliser un boulon qui soit trop long pour l’objet que vous allez installer. Si le boulon est trop long, alors, au lieu de maintenir l’objet sur la bride, le boulon va passer de toute sa longueur au travers de la bride et heurter la pièce de coin moulée. Cela va signifier que vous ne pourrez pas installer l’objet en toute sécurité, ou que le boulon va exercer une contrainte excessive sur la Domino et la pousser hors de la pièce de coin moulée, voire les deux. Ajoutez l’épaisseur de ce que vous souhaitez installer, plus 20 mm pour la Domino, puis recherchez un boulon d’une dimension inférieure à cela. Il convient néanmoins de toujours essayer d’avoir au moins 15 mm de filetage dans la Domino. Par exemple, si vous devez installer un support en acier d’une épaisseur de 24 mm sur une Domino Clamp, en utilisant des rondelles d’une épaisseur de 2 mm, cela vous donne au total : 2 mm + 24 mm + 20 mm = 46 mm. Avec des boulons de 45 mm, il vous reste 1 mm de réserve et c’est un parfait compromis.

Sélectionner la longueur correcte de boulon


Desserrer la Domino Clamp

Pour desserrer la Domino clamp, tout d’abord, assurez-vous qu’elle ne supporte plus aucune charge importante dont vous ne puissiez saisir le poids d’une main. Ensuite, desserrez simplement le boulon central comme vous l’avez fait au départ. Maintenez le boulon central dans sa fraisure, et la plaque de serrage va pivoter et revenir en position verticale. Vous pourrez ainsi retirer facilement la Domino Clamp hors du trou.


Prendre soin de votre Domino Clamp

Comme avec toute pièce d’un matériel de montage, il faut prendre soin de vos Domino Clamps pour les garder en bon état. Essayez de ne pas les cogner, et lorsque vous les retirez, ne pas trop desserrer le boulon pour ne pas qu’il commence à recourber le circlip.

Le traitement de surface en Xylan noir sur les Domino Clamps doit permettre au boulon central de pouvoir fonctionner sans problème pendant des années, mais il est possible que même lui ait besoin d’un peu d’attention. Si vous trouvez que le boulon central devient un peu collant après de multiples utilisations, un peu de lubrifiant liquide pourra y remédier.

En en prenant soin, vos Domino Clamps vont durer de nombreuses années et elles assureront des centaines d’utilisations.

...Happy clamping!
