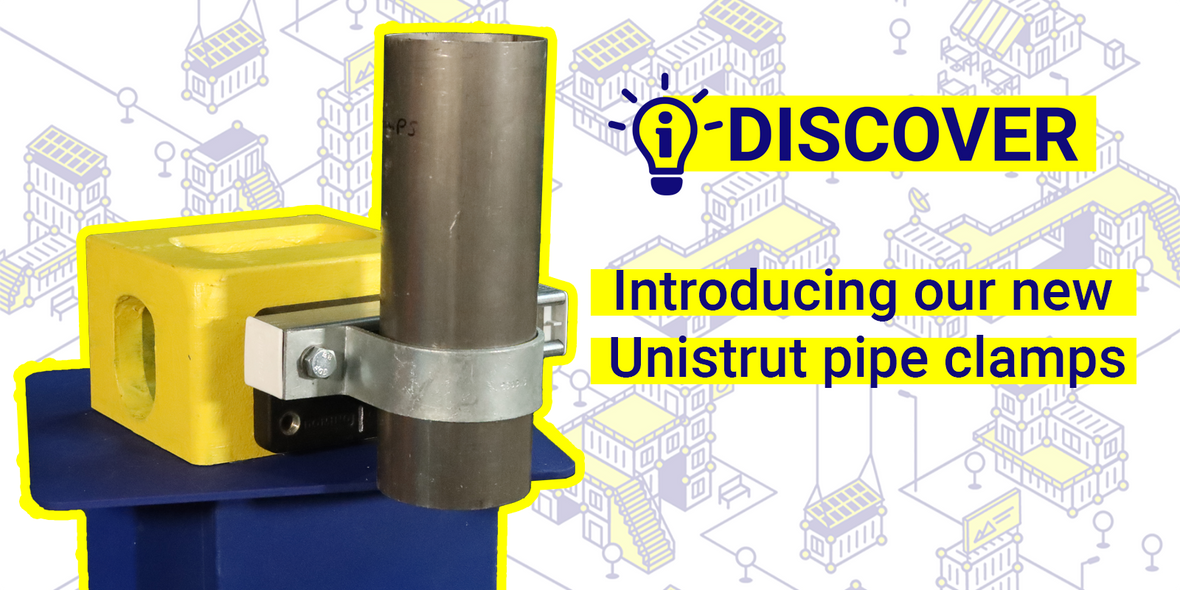

Wir stellen Ihnen unsere neuen Unistrut-Rohrschellen vor

Sie wissen vielleicht schon, dass wir eine Reihe von Gusseisen-Rohrschellen von Interclamp die für Rohre mit 34, 42 und 48 mm Durchmesser (1", 1 ¼" & 1 ½") erhältlich sind. wenn Sie Rohre und zylindrische Masten mit einem größeren Durchmesser zu befestigen, dann sind unsere neuen Unistrut-Rohrschellen perfekt für diese Aufgabe geeignet!

Welche Rohre und Leitungen können mit den Unistrut-Rohrschellen befestigt werden?

Diese vier neuen Kits können zur Befestigung von Rohren mit einem Außendurchmesser von 48-50 mm, 60 mm, 76 mm und 89 mm verwendet werden. In den USA entspricht das 1½, 2, 2½ und 3 Zoll NPS-Rohren. Für eine vollständige Erklärung über Rohrgrößenstandards und Terminologie sowohl für metrische als auch für imperiale Größen, finden Sie in unserem Blog hier.

Es ist wichtig zu beachten, dass diese Schellen im Gegensatz zu den 48-mm-Rohrschellen auch zur Befestigung von Rohren mit einem Außendurchmesser von 50 mm verwendet werden können. Dies kann für einige spezielle Aluminiumrohre, ERW-Rohre mit 50 mm Außendurchmesser und Produkte wie Unicol-Säulen nützlich sein, die nicht in das 48-mm-Interclamp-Sortiment passen.

In welche Richtung werden die Schellen meine Rohre befestigen?

Sie können diese Kits verwenden, um Rohre sowohl horizontal als auch vertikal zu befestigen.

Bis zu zwei Rohrschellen können gleichzeitig an einer einzigen Domino Clamp befestigt werden.

Wenn Sie Ihr Rohr nur an einem einzigen Eckteil befestigen und einem kurzen Rohrstück mehr Stabilität verleihen möchten, können Sie zwei Rohrschellen gleichzeitig an einer Domino Clamp befestigen. Für ein langes Rohrstück können Sie eine Domino Clamp und je eine Rohrschelle am oberen und unteren Eckteil verwenden.

[unistrut-rohrschellen-tabelle]

Die Schellen werden direkt an einem Stück Unistrut-Kanal befestigt, und diese neuen Kits enthalten alles, was Sie für die Befestigung Ihres Rohrs benötigen, einschließlich:

• Ein 20 cm langes Unistrut-Rohr, mit vormontierten Endkappen
• (2x) M10 Federmuttern
• (2x) M12 Dome-Schrauben und Unterlegscheiben
• (2x) M10 Stellschrauben und Unterlegscheiben
• A 48-50mm, 60mm, 76mm oder 89mm Unistrut Rohrschelle
• Eine Domino Clampl (oder kaufen Sie einfach die "Montageversion" ohne Domino Clamp)

Wie man es zusammenbaut

1. Beginnen Sie damit, die Domino Clamp entweder in den schild- oder stadionförmigen Löchern in einem der Eckgussteile oben oder unten an Ihrem Container zu installieren Folgen Sie unserer detaillierten Montageanleitung wenn Sie mit dieser Technik nicht vertraut sind.
2. Schrauben Sie den Unistrut-Kanal mit den M12-Schrauben und Unterlegscheiben mit einem 8-mm-Sechskantschlüssel an der Domino Clamp fest. Je nach gewünschter Ausrichtung des Rohrs können Sie diese entweder vertikal oder horizontal befestigen.
3. Schieben Sie die Federmuttern ein und drehen Sie sie so, dass sie ungefähr im Abstand zwischen den Löchern in Ihrer Sattelschelle im Kanal stecken.
4. Legen Sie die Rohrschelle um das Rohr und verwenden Sie die M10-Schrauben und Unterlegscheiben, um die Sattelschelle an den Federmuttern im Kanal zu befestigen. Ziehen Sie die M10-Schrauben gleichmäßig an, um alles zu sichern, ohne das Rohr einzuklemmen.

[if gte mso 9] > [if gte mso 9] > Normal 0 false false false EN-GB X-NONE X-NONE [if gte mso 10] >

🇩🇪 Untertitel auf Deutsch? - klicken  ⚙️ Sie hier ⤴️

Dies kann sowohl vertikal an der Seite und oberhalb des Behälters als auch horizontal an der Seite des Behälters erfolgen. Weitere Informationen finden Sie in unserem ultimativen Leitfaden für die Befestigung von Rohren an einem Versandcontainer.
