Unistrut-Rohrschellen-Baugruppe H: 89mm OD

Mit unseren Unistrut-Rohrschellen können Sie eine Vielzahl von Rohren und Schläuchen an einem Schiffscontainer befestigen, einschließlich Größen, die sowohl kleiner als auch größer als unsere Stahlrohrschellen sind.

Die Baugruppe enthält alles, was Sie benötigen, um das Rohr an der Domino Clamp zu befestigen, während das vollständige Set auch die Domino Clamp enthält.

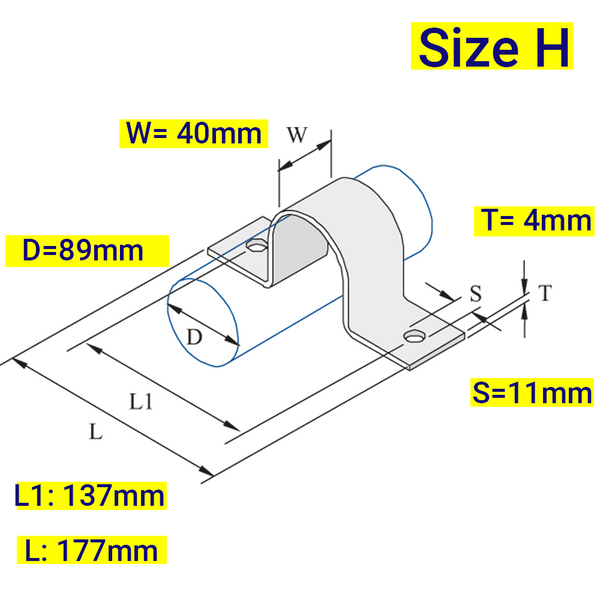

89mm OD Unistrut-Rohrschellen-Baugruppe.

Geeignet für die Befestigung der folgenden Rohrgrößen an einem Transportbehälter:

• Außendurchmesser: 89mm, 2.875"
• Innendurchmesser: 80mm, DN 80mm, 3" NPS , 3" NB

? Verwirrt über Rohrgrößen? In diesem Blog finden Sie eine ausführliche Erklärung.

Die Baugruppen werden mit den mitgelieferten Innensechskantschrauben auf eine Domino-Schelle geschraubt und können verwendet werden, um Rohre entweder horizontal oder vertikal zu befestigen. Es können bis zu zwei Baugruppen gleichzeitig an einer Domino Clamp befestigt werden.

Jede Baugruppe besteht aus:

• (1x) 20cm Länge Unistrut P1000T
• (1x) PS0803 Unistrut-Rohrschelle
• (2x) Unistrut Endkappen 41x41mm
• (2x) M12 x 20mm Zylinderkopfschraube
• (2x) M12 Form A Unterlegscheibe
• (2x) M10x35mm Sechskantschraube
• (2x) Unterlegscheibe M10 Form A
• (2x) Unistrut-Federkanalmutter

Weitere Größen sind in der Produktreihe erhältlich:

• Größe E - 48-50mm Außendurchmesser
• Größe F - 60,3 mm Außendurchmesser
• Größe G - 76 mm Außendurchmesser

Weitere Größen, sowohl größer als auch kleiner, sind auf Anfrage erhältlich. Bitte kontaktieren Sie uns mit Ihren Anforderungen.
